特点
结构紧凑：紧凑型外观设计，压缩宽度尺寸，减少整线尺寸
智能温度补偿：高
频涡流加热技术，回温迅速，温度跌落小
轨道自动调宽：针对不同产品尺寸解决方案，支持现场快速切换方向
闭环控制：伺服电机+精密丝杠驱动，运行更平稳，速度更快，位置更精准
实时通讯功能：通过TP-LINK与电脑联机，实时监控和设置温度、出锡参数等
PC-BASE框架：利用工控机强大的计算和数据处理能力，支持MES扩展

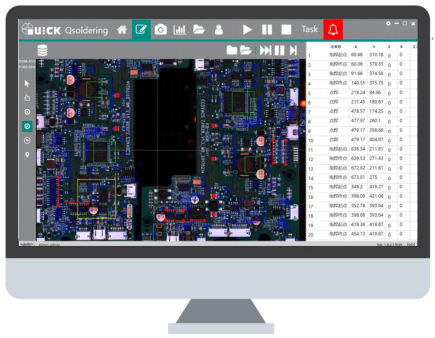

电脑编程软件
设备参数
型号 | QUICK S100-P4 | |
电机控制轴数 | 4轴 | |
整机功率 | 800W | |
额定电压 | 220V 50Hz | |
气压范围 | 0.4～0.7MPa | |
温度控制器功率 | 200W | |
设备行程 | X/Y轴 | 400mm/500mm |
Z轴 | 100mm | |
R轴 | ±180° | |
轴动速度范围 | X/Y轴 | 0.1～800 mm/sec |
Z轴 | 0.1～300 mm/sec | |
R轴 | 0.1～800°/s | |
重复位置的精度 | X/Y/Z轴 | ±0.01 mm |
R轴 | ±0.02° | |
流水线负载 | 链条 | 10kg |
同步带 | 5kg | |
流水线宽度 | 50～400 mm可调 | |
流水线速度 | 1～300 mm/sec可调 | |
流水线距地面高度 | 900mm±20mm | |
回流线高度(选配) | 330mm | |
治具范围(X*Y) | 300mm*400mm | |
外形尺寸 | 800x1350x1650mm | |
设备重量 | 700Kg | |
加热控制器 QUICK 378FA
1. 高频涡流加热技术，升温迅速；
2. 传感器前置技术，回温补偿强劲；
3. 智能温度控制系统，温度精确稳定；
4. 温度异常报警及输出功能；
5. RS485通讯功能，可与PC/PLC通讯，实时监控和设置温度，确保焊接工艺。
送锡机构
型号 | QUICK 371T | QUICK 371TI |
适用锡丝直径 | 0.5-0.6mm | 0.5-1.2mm |
0.8-1.2mm | ||
特点 | 1. 独立组件,维护更换便捷 2. 适合多种锡丝直径 3. 标配缺锡报警功能 | 1. 具有破锡功能（齿型刀片）,有效防止飞溅现象产生 2. 独立组件,维护更换便捷 3. 适合多种锡丝直径 4. 标配缺锡报警功能 |
应用领域
