特点0助焊剂 ：无助焊剂参与，焊接后焊盘无需清洁。
0热压力 ：熔融锡喷射至焊盘，避免焊接过程中产生的热压力。
焊料定量 ：采用锡球自动供料方式，一致性极高，尤其适合对锡量一致性要求极高的场合。
氮气保护 ：配备氮气发生模块，焊接过程全程保护。
高效高质 ：工件视觉自动定位、焊接独立并行工作，效率提升2倍以上。
安全防护 ：安全光栅、安全门、保护开关、激光防护玻璃、软硬件设计，对作业员实施全方位保护。
低热扩散 ：加热区域集中，极短的焊接时间，特别适合引脚细、间距小等高端精密微焊接场合。
技术参数型号 | QUICK LB100ZB | |
额定电压(AC) | 220V,50Hz/60Hz | |
整机峰值功率 | 2500W | |
工作气压 | 0.5MPa | |
激光器功率 | 75W-300W | |
激光器波长 | 1070nm±10nm | |
轴动范围(mm)(伺服电机) | X | 700(大理石一体式横梁) |
X2(定位、检测) | 700(大理石一体式横梁) | |
Y | 800(双Y) | |
Z | 100 | |
Z2(定位、检测) | 100 | |
运动速度(mm/s) | X1/X2/Y/Z | 800 /800/800/600 /sec |
定位精度(mm) | X/双Y/Z | ±0.02 |
重复精度(mm) | X/Y/Z | ±0.01 |
锡球直径 | Φ0.15mm-Φ1.3mm | |
焊接速度 | >5个/秒(测试条件：φ0.5<SAC305>锡球) | |
有效行程(作业范围) | 210*190mm | |
外形尺寸(L*W*H) | 1200x1500×1750mm(不含三色灯) | |
设备重量 | 950kg | |

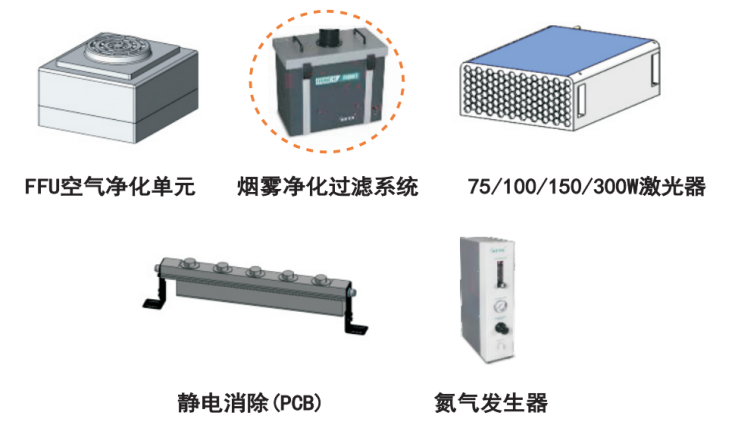

选配件
